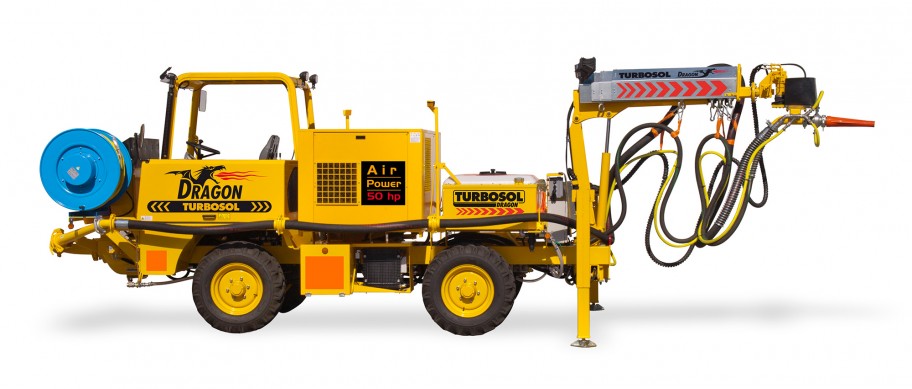

DRAGON este un utilaj compact, versatil și performant pentru lucrări subterane de torcretare
Practic și ușor de utilizat, Dragon este soluția ideală pentru galerii și tuneluri de secțiune mică și medie
Proiectat pentru condiții grele de lucru, are rezistență ridicată la solicitările din exploatare

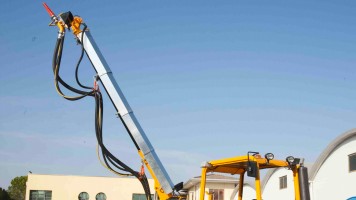

Braț de pulverizare și sistem de duză
- Manevrabilitate ridicată a brațului telescopic cu 4 secțiuni tip casetă, din oțel cu limită de curgere ridicată, cu capac de protecție și bucșă de ghidare pentru funcționare lină
- Stabilizatori hidraulici frontali cu protecție pentru tijă

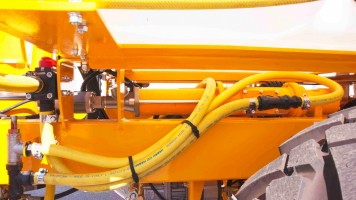

- Furtun de cauciuc de înaltă presiune, diametru 65 mm, pentru beton, furtun de aer de calitate superioară și furtun pentru aditivi chimici
- Mișcare automată de tip periere a duzei, rotație 360°, înclinare 240°
- Grup de duză ușor de curățat
Instalație electrică
- Fiecare componentă electrică este marcată și ușor de identificat
- Lumini de lucru: 2 x 500 W montate pe brațul de pulverizare și 2 lumini suplimentare pe pompa de beton și în zonele de lucru
- Cabluri de alimentare electrică de 50 m, cu tambur manual
Pompă de dozare a aditivilor
- Rezervor pentru aditivi cu capacitate mărită, de 600 l, ușor de reumplut și schimbat, 1000 l opțional
- Pompă cu șnec acționată hidraulic, fără pulsații, rotor din oțel inoxidabil pentru prevenirea coroziunii și protecție la funcționarea fără material
- Ideală pentru toate tipurile de acceleratori, inclusiv fără alcali
- Debitmetru electronic. Raportul de dozare a aditivului este sincronizat cu debitul de beton
Camion
- Axă față portantă și directoare, cu reductoare planetare în butucii roților
- Axă spate portantă, oscilantă (+/- 5°) și directoare, cu reductoare planetare în butucii roților și cutie de viteze cu flanșă
- Anvelope față și spate: 12.0/75 – 18″ P.R. 12 TR3
- Șasiu ranforsat, proiectat pentru cele mai dificile condiții de lucru în mine și tuneluri
Date tehnice
| Specificație | DRAGON 50 Hz | DRAGON 60 Hz |
|---|---|---|
| Motor diesel, tracțiune | Yanmar, răcit cu lichid, 33 kW | Deutz, răcit cu aer/ulei, 54 kW |
| Motor electric, pompare | 30 kW | 30 kW |
| Motor electric compresor | 37 kW | 44 kW |
| Debit teoretic maxim [*] | 15 m³/h | 15 m³/h |
| Debit aer compresor | 6.500 l/min | 6.500 l/min |
| Presiune maximă pe material | 80 bar | 80 bar |
| Număr maxim de curse | 30 | 30 |
| Cilindri de pompare | Ø 120 mm, cursă 700 mm | Ø 120 mm, cursă 700 mm |
| Debit maxim aditiv [*] | 16 l/min | 16 l/min |
| Rezervor aditiv | 600 l, 1.000 l la cerere | 600 l, 1.000 l la cerere |
| Rezervor apă | 200 l | 200 l |
| Rază maximă braț telescopic de pulverizare | verticală 8,9 m / orizontală 7,1 m | verticală 8,9 m / orizontală 7,1 m |
| Rază minimă braț telescopic de pulverizare | verticală 2,5 m / orizontală 2,4 m | verticală 2,5 m / orizontală 2,4 m |
| Transmisie | hidrostatică, cu cutie de viteze mecanică | hidrostatică, cu cutie de viteze mecanică |
| Direcție | direcție asistată, virare pe loc pe 4 roți directoare; 2 roți directoare, 4 roți directoare, mers crab | direcție asistată, virare pe loc pe 4 roți directoare; 2 roți directoare, 4 roți directoare, mers crab |
| Tracțiune | tracțiune integrală, 4 roți directoare | tracțiune integrală, 4 roți directoare |
| Dimensiuni (L x l x H) | 5.321 x 2.263 x 2.620 cm | 5.321 x 2.263 x 2.620 cm |
| Greutate | 5.300 kg | 5.300 kg |
| Greutate cu compresor | 6.600 kg | 6.600 kg |
[*] Datele indicate sunt teoretice și depind de calitatea și consistența materialelor utilizate, de gradul de uzură al pompei și de diametrul furtunurilor. Performanțele privind distanța și înălțimea de pompare nu pot fi atinse simultan
