Utilaj compact, versatil și performant, pentru lucrări subterane de torcretare de amploare
Practic și ușor de utilizat, TSB este soluția ideală pentru galerii și tuneluri de secțiune medie și mare
Proiectat pentru condiții grele de lucru, are rezistență ridicată la solicitările din exploatare
Sistem de pompare
- Sistem cu doi pistoane, valvă „S”, acționare hidraulică și debit maxim teoretic de 4 – 30 m³/h
- Cilindru de transport cu diametrul de 200 mm, presiune maximă pe beton de 80 bar și dimensiune maximă agregat de 16 mm
- Pulverizare și pompare cu pulsații foarte reduse și forță de împingere susținută
- Pierderi reduse atât de beton torcretat, cât și de acceleratori
Manipulator
- Mișcare automată de tip periere pentru duză, rotație 360°, înclinare 240°, nutație 8°
- Duză de 45 mm. Furtun de cauciuc de înaltă presiune, diametru 75 mm, pentru beton, furtun de aer de calitate superioară și furtun pentru aditivi chimici
Sistem de control
- Panoul digital de control poate fi mutat ușor între partea frontală și partea laterală a brațului, pentru ergonomie sporită
- Afișaj color multilingv, care indică debitul de beton, dozarea aditivilor, alarmele, defecțiunile și diagnosticele. Înregistrare date și transfer de date prin USB
Date tehnice
| Șasiu | |
|---|---|
| Motor | Perkins 904J-E36TA, 4 cilindri, răcit cu lichid, 3621 cm³ |
| Putere motor | 82 kW la 2200 rpm |
| Emisii motor | Stage V / Tier 4f cu DOC + DPF + SCR |
| Transmisie | hidrostatică, cu pompă cu cilindree variabilă; motor hidraulic cu variație automată continuă; inversare electrohidraulică, operabilă și cu utilajul în mișcare |
| Direcție | 2 axe directoare cu 4 reductoare planetare; 2 roți directoare, 4 roți directoare, mers crab; axă față oscilantă autoblocantă |
| Tracțiune | tracțiune integrală, 4 roți directoare |
| Cutie de viteze | cutie de viteze servoasistată cu două trepte. Comandă inching la pedală pentru avans controlat |
| Viteză | max. 27 km/h |
| Sistem de frânare | frânare de serviciu în baie de ulei pe cele 4 roți și servofrână; frână de parcare pe axa față |
| Sistem electric | 12 V, compus din 4 lumini de 26 W, 2 lumini spate și girofar |
| Siguranță | pornire în poziție neutră, frână de parcare automată cu motorul oprit |
| Anvelope | 16/70-20 |

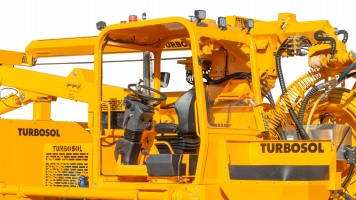

| Cabină | omologată FOPS – ROPS, cu post de conducere rotativ la 180° |

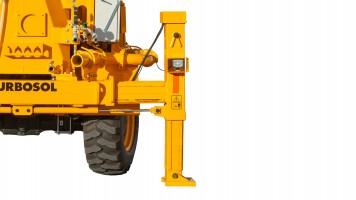

| Stabilizare | 4 stabilizatori hidraulici |
| Rezervor motorină | 90 l |
| Dimensiuni | |
| Greutate | 12.550 kg |
| Greutate cu compresor | 14.800 kg |
| Dimensiuni minime de transport (L x l x H) | 7.750 x 2.500 x 3.270 cm |
| Pompă de beton Turbosol | |
| Tip | acționare hidraulică cu doi pistoane și forță de împingere susținută |
| Debit teoretic beton* | 30 m³/h, variabil 4 – 30 m³/h |
| Cilindri de pompare | Ø 200 mm, cursă 540 mm |
| Presiune maximă pe beton | 80 bar |
| Dimensiune maximă agregat | 16 mm |

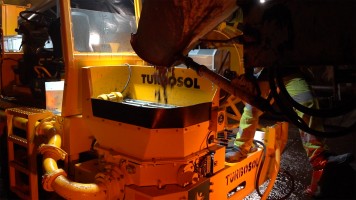

| Buncăr | |
| Capacitate | 250 l |
| Înălțime de încărcare | 132 cm |
| Rază de pulverizare | |
| Înălțime maximă de pulverizare* | 14,50 m |
| Lance paralelă* | înălțime maximă 10,50 m |
| Lățime maximă de pulverizare | până la 26 m |
| Cap de pulverizare | |
| Rotație, înclinare | 360° – 240° |
| Nutație | 8° |
| Duză | Ø 45 mm |

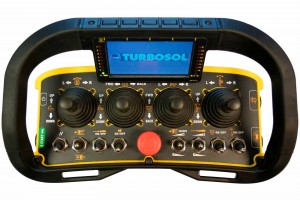

| Telecomandă proporțională | |
| Acționare | radio, utilizare dublă radio / cablu, emițător de rezervă |
| Sistem electric pentru pompare și pulverizare | |
| Motor | 60 kW, 400 V, 50 Hz |

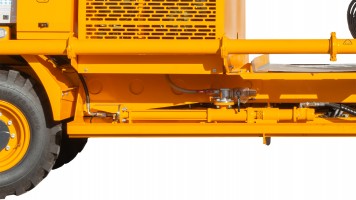

| Sistem de dozare sincronizat | |
| Interval de reglare | 0 – 20 l/min |
| Presiune maximă de lucru | 20 bar |
| Siguranță | protecție la funcționarea fără material |
| Rezervor aditiv | 1.000 l |

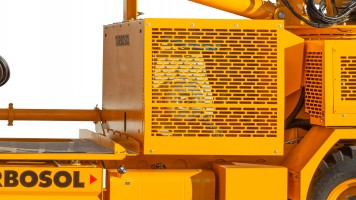

| Compresor electric de aer cu palete rotative | |
| Motor | 75 kW, 400 V, 50 Hz |
| Presiune maximă | 7 bar |
| Debit aer | 11.500 l/min |
| Aparat de curățare cu presiune înaltă | |
| Presiune maximă | 150 bar |
| Furtun | 17 m, tambur și duză |
| Capacitate rezervor apă | 450 l |
| Sistem de control | |
| Panou digital de control | afișaj color multilingv pentru comenzi și diagnosticare pe transportor, braț de pulverizare, pompă de beton, sistem de dozare, înregistrare date și defecțiuni |
| Pompă de apă | |
| Debit, presiune | 40 l/min, 20 bar |
| Furtun | 5 m, cu duză |

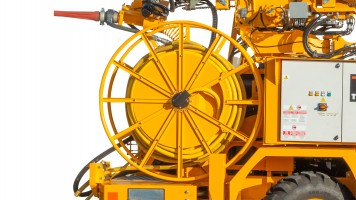

| Tambur cablu electric | |
| Funcționare | tambur pentru cablu acționat hidraulic |
| Lungime cablu | 50 m |
| Cablu | Buflex M 3×120+3G25, cu compresor |
| Cablu | Buflex M 3×50+3G10, fără compresor |
| Sistem de gresare | |
| Centralizat | pentru transportor, pompă de beton și braț |
| Lumini de lucru | |
| Braț de pulverizare | 2 + 2 lumini LED de 149 W fiecare |
| Caroserie | 2 lumini LED de 15 W fiecare |
| Sistem de stingere a incendiilor | |
| Fogmaker | acționare automată / manuală |
| Opțiuni | |
| Încălzire | kit de încălzire pentru rezervorul de aditiv |
| Roată | roată de rezervă |
| Extinctor | extinctor manual |
| Rezervor aditiv | rezervor suplimentar de 1.000 l |
* Datele indicate sunt teoretice și depind de calitatea și consistența materialelor utilizate, de gradul de uzură al pompei și de diametrul furtunurilor
